ADNOC TOWER - ABU DHABI
ADNOC Tower is een kantoorgebouw van 350 meter hoog in Abu Dhabi, langs de bekende "Corniche" kustweg.
Door een ingewikkeld ontwerp met excentrisch zwaartepunt en gebruik van materialen met verschillende eigenschappen, is de vervorming van de toren zeer groot na constructie. Hierdoor is het noodzakelijk een overcompensatie (= de toren scheef bouwen zodat hij recht komt) in te bouwen.
De tweeledige taakomschrijving voor Geomodus bevat:
- het installeren van een systeem dat de beweging van het gebouw registreerd
- het ontwikkelen, implementeren en opvolgen van een methodologie voor uitzet- en meetwerk
De monitoring van de beweging bestaat uit drie delen:

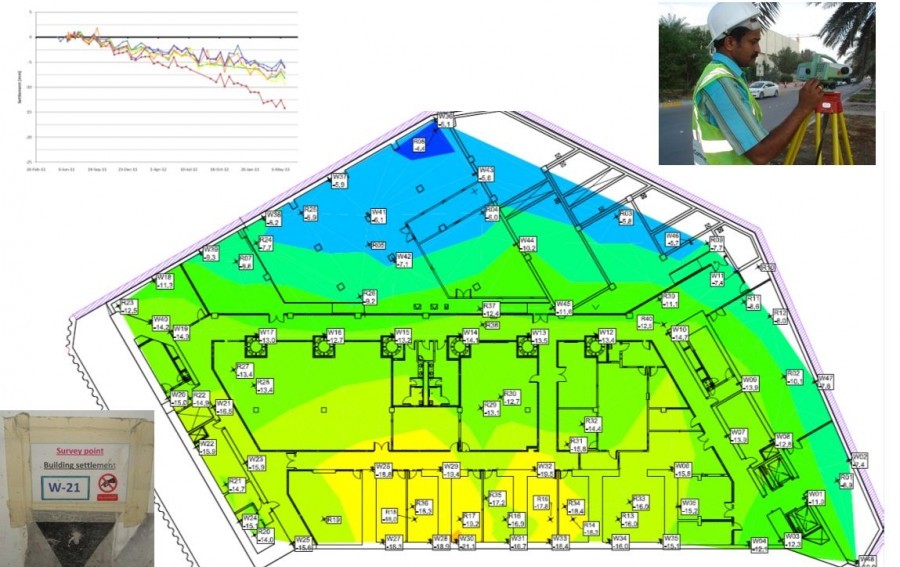

- zetting van de funderingsplaat:

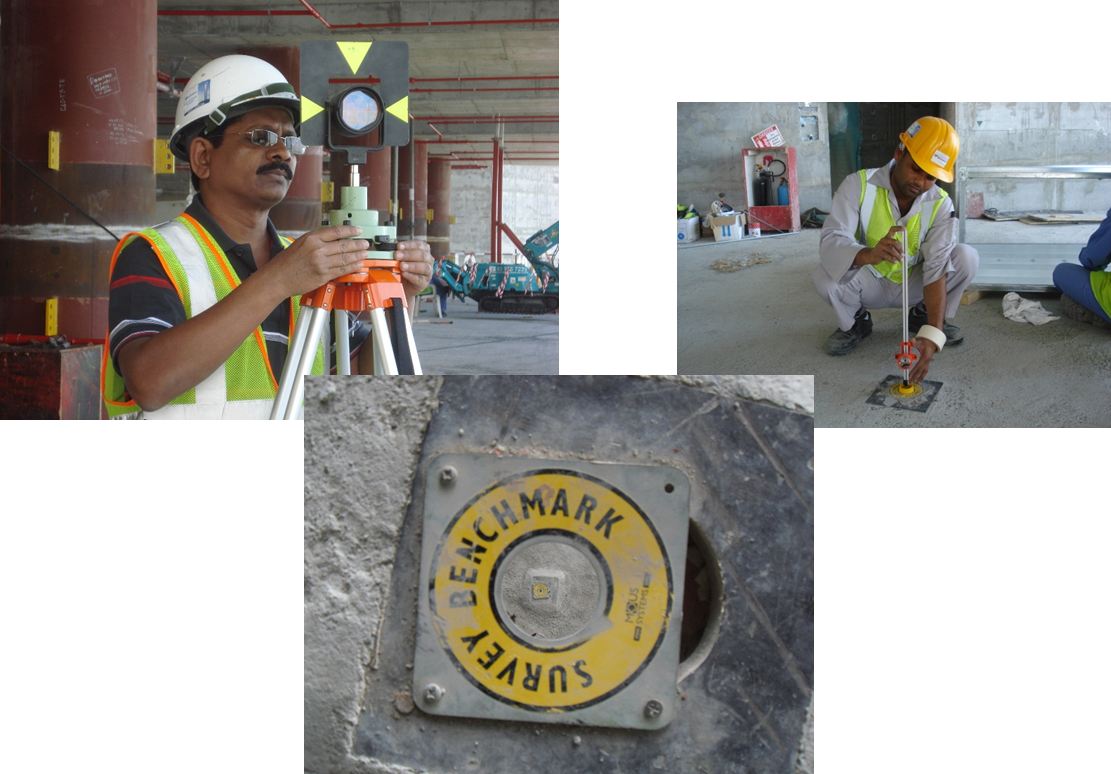

- veertiendaagse waterpassing met nauwkeurig toestel en baak
- meting van 82 punten via een doorgaande waterpassing
- aansluiting naar een vast punt buiten de werfzone
- verticale beweging van de structuur (krimp, kruip,...)
- veertiendaagse waterpassing per vijf verdiepingen
- onderlinge verbinding mbv afstandsmeter

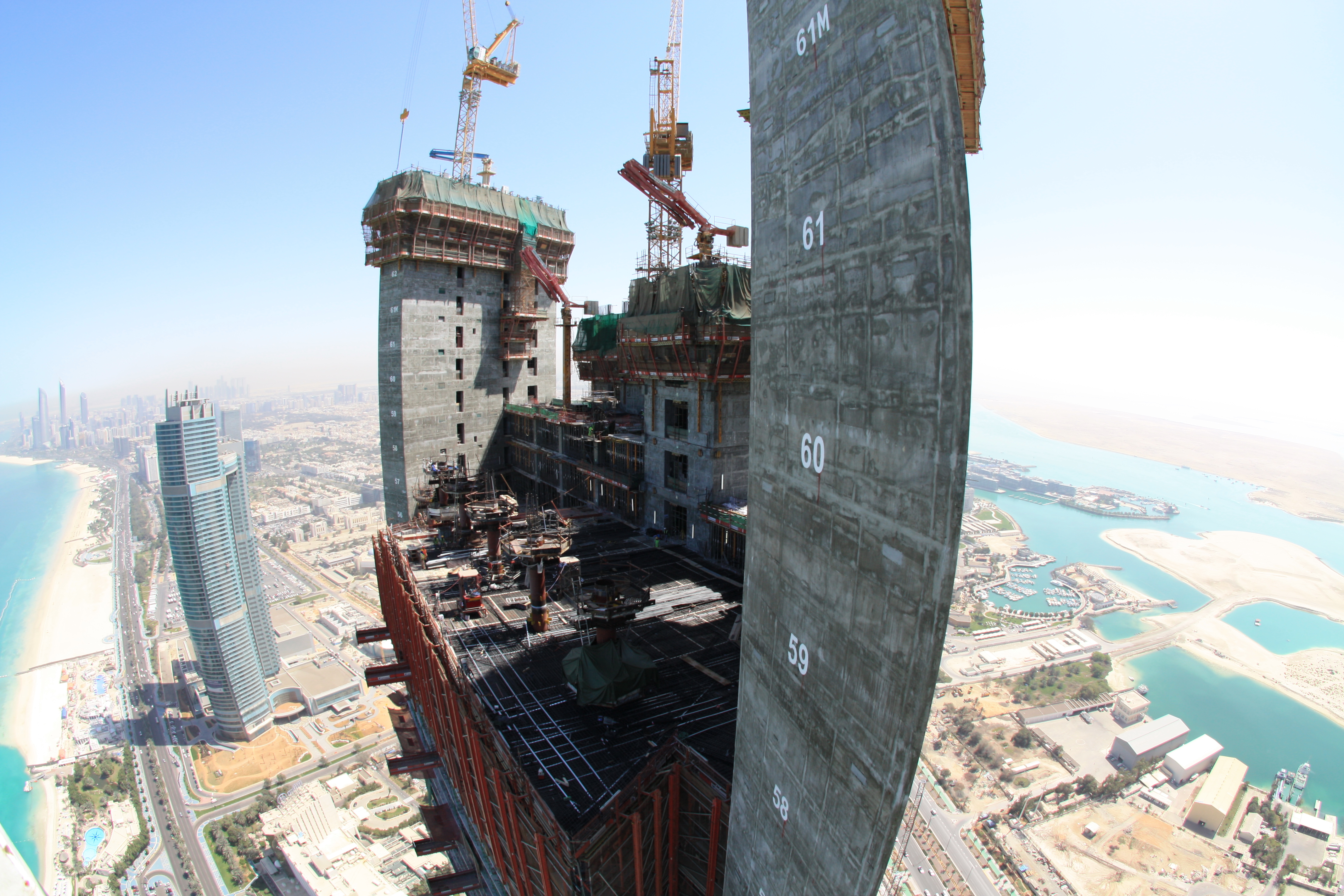

- Laterale (X-Y) beweging van de structuur
- permanente registratie van de hellingshoek met inclinometers
- maandelijkse rapportage van de bewegingen
Voor het uitzetwerk is er gekozen voor een eenvoudig te implementeren methode.

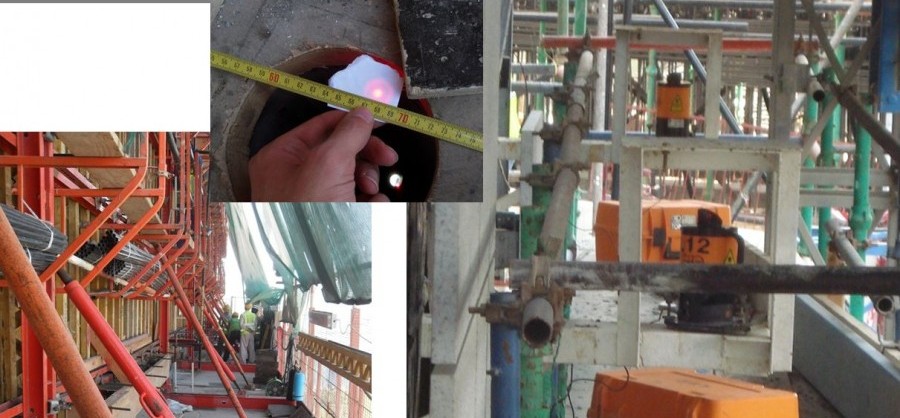

- Loodlasers onderaan met een gekende afstand tov de uit te zetten klimbekisting
- openingen in de vloerplaat om op elke verdieping interne basispunten te creeëren met een loodlaser
